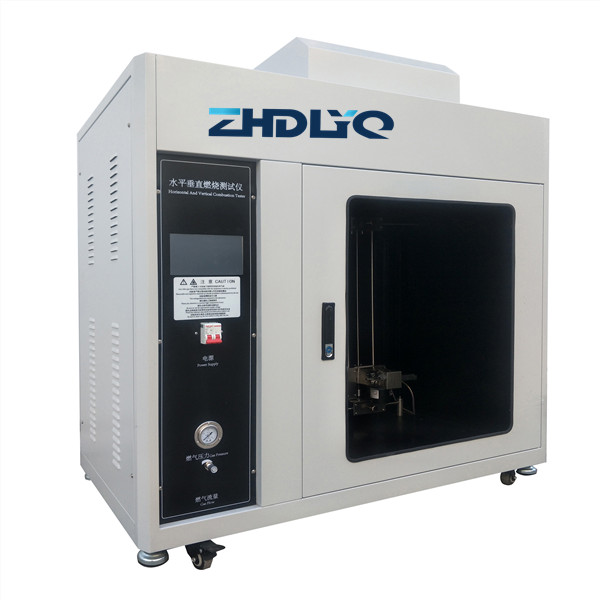

一、適用范圍

用于測試塑料類及非金屬材料類物質燃燒性能的試驗儀器。適用于塑料和非金屬材料試樣處于50W火焰條件下，水平或垂直方向燃燒性能的試驗室測定方法。

 二、產品功能特點

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣

3.啟動時可選擇是否自動點火

4.式樣夾前、后、上、下進退均可觸摸屏操控，啟動、停止、燃氣、計時、點火、保存、保存、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄，并生成試驗結果

 三、相關相關技術參數

1. 環境溫度：室溫～40℃； 相對濕度：≤75％；

2. 供電電壓和功率：220V±10％       50HZ     功率150W

3. 水平與垂直燃燒測試程序在觸摸屏上可切換，試驗結果可存儲在觸摸屏內，試驗結果可查詢；

4. 本生燈自動點火，自動計時，點火時間任意設定（可在觸摸屏上預設）

5. 本生燈內徑9.5mm±0.5mm

6. 本生燈啟動前可選擇是否自動點火

7. 施加火焰完畢本生燈自動退回，本生燈退回是可選擇是否關閉燃氣

8. 氣源：液化石油氣（仲裁時加工業甲烷氣）；注：氣源和鏈接頭用戶自備

9. 鋼板靜電噴箱體

10. 大于0.5立方米（支持非標定做0.75m3、1m3大小及不銹鋼材質箱體）

11. 儀器重量約：100kg

12. 工作電源： 220V  AC  50HZ

13. 計時范圍：0~999.9s 記時精度：10s±0.2s 30s±0.2s；

14. 施焰時間： 0～999.9S（可調，可在觸摸屏上預設）

15. 余焰時間： 0～999.9S

16. 余灼時間： 0～999.9S

17. 線性燃燒速率（V）PLC自動計算，觸摸屏顯示并保存

18. 燃燒角度： 0°、20°、45°可選擇

19. 火焰高度： 20mm ~ 130mm   可調

20. 氣體流量：0ml/min-1000ml/min可調

21. 水平垂直加燃氣流量計量程是12-120ml/min 精度4級 誤差是±4.8ml/min,                                                                        22. 燃燒燈： 燈管內徑9.5±0.3mm,長度：100mm±10mm

23. 時間裝置： 能精確到0．1S

24. 位置調節： 樣品夾支架可上下、左右調節，燃燒座可前后調節，調節行程均大

26.火焰校準裝置：

a. 溫度測試范圍：0~1000℃

b. 火焰溫度要求：從100℃±5℃升到700℃±3℃的時間在44s±2s之內

c. Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣

d. 傳熱銅塊：Ф5.5mm，質量為1.76g±0.01g

27.燃氣報警系統

28.外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

29.燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

30.頂部配有靜音且防回流排風裝置，試驗結束后可排出燃燒所產生煙氣

四、適用標準

設計標準：GB-T2408-2008《塑料燃燒性能的測試-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡膠燃燒性能的測定 》方法B（即GB-T13488《橡膠燃燒性能測定—垂直燃燒法》）

適用標準：

ANSI/UL94

GJB360B-2009 電子及電氣元件試驗方法

GB/T5169.16-2008

IEC60950-1
